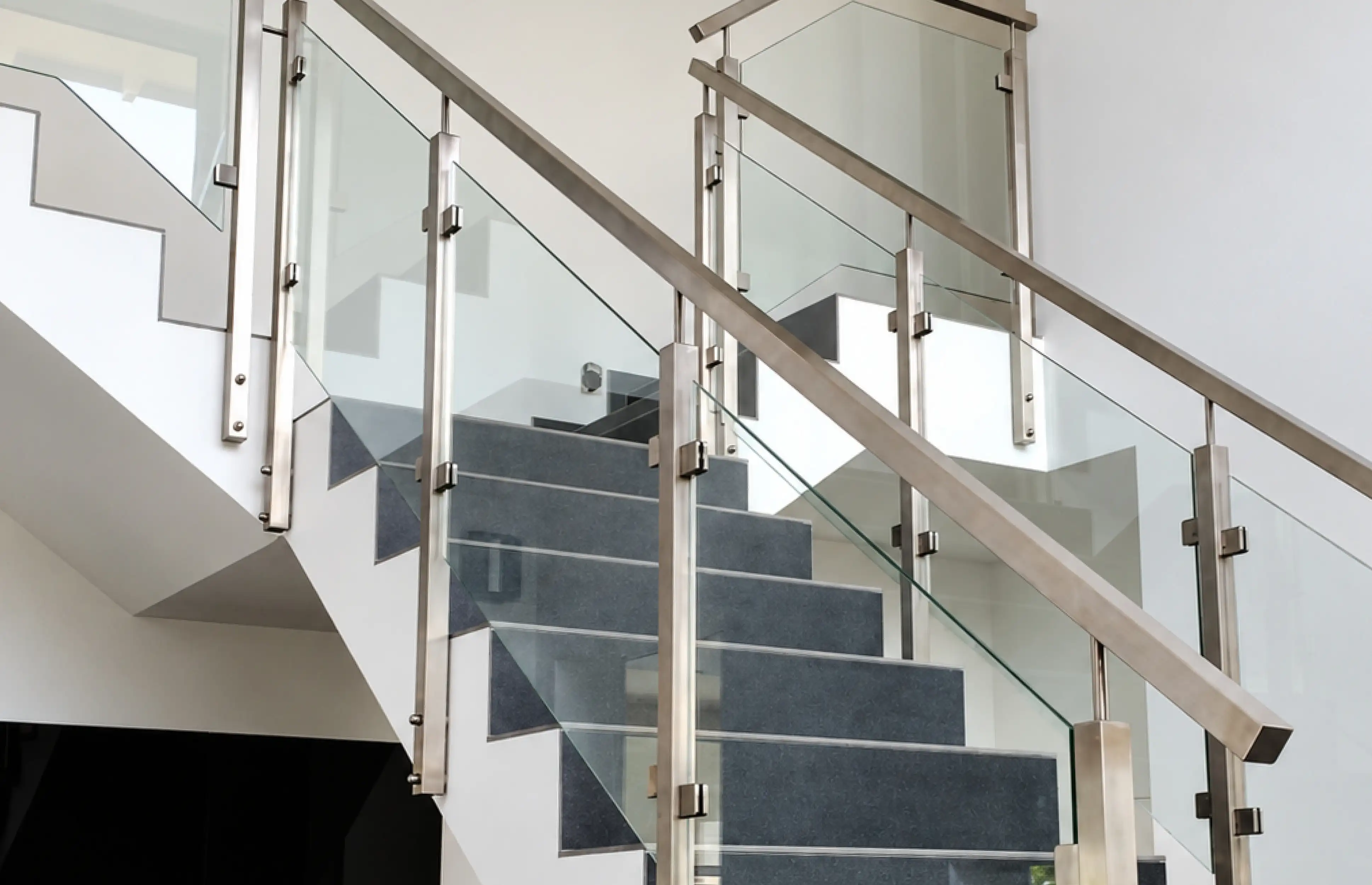

Geländer an Betontreppen befestigen
Seitlich oder aufgesetzt?
Ein Geländer kann an einer Betontreppe seitlich am Treppenlauf oder von oben befestigt werden. Welche Lösung passt, hängt von der Geometrie der Treppe, dem tragenden Betonbauteil und dem Aufbau der fertigen Oberfläche ab.
Gerade im Innenraum liegt auf dem Beton häufig noch Holz, Naturstein, Fliese oder ein anderer Stufenbelag. Deshalb müssen sichtbare Oberfläche und tragender Befestigungsgrund getrennt betrachtet werden. Die Geländerbefestigung wird so geplant, dass die auftretenden Kräfte sicher in die dafür geeignete Konstruktion eingeleitet werden.
Welche Befestigungsarten gibt es an einer Betontreppe?
Bei Geländern für innenliegende Betontreppen kommen vor allem zwei grundsätzliche Montagearten infrage.
- Seitliche Befestigung:
Pfosten oder Anschlussplatten werden an der Seite des Treppenlaufs beziehungsweise des Podests befestigt. - Aufgesetzte Befestigung:
Pfosten und Fußplatten stehen auf dem Treppenlauf oder Podest. Die Verankerung wird von oben ausgeführt.
Welche Variante sinnvoll ist, ergibt sich aus der Treppe. Auch innerhalb eines Geländerverlaufs können am Treppenlauf und am Podest unterschiedliche Anschlusssituationen entstehen.
Was unterscheidet eine seitliche von einer aufgesetzten Befestigung?
Bei einer seitlichen Befestigung sitzen Pfosten und Anschlussplatten außerhalb der oberen Trittfläche. Dadurch bleibt auf dem Treppenlauf mehr Fläche frei von sichtbaren Fußplatten.
Die Verankerung liegt dafür näher an der seitlichen Betonkante. Dort müssen Bauteilgeometrie, Randabstände und die Position der Befestigung zueinander passen.
Bei einer aufgesetzten Befestigung befindet sich der Anschluss auf dem Treppenlauf oder Podest. Die Geländerkonstruktion beansprucht dort einen Teil der vorhandenen Fläche, während die Verankerung von oben in den dafür vorgesehenen tragenden Untergrund geführt wird.
Keine der beiden Varianten ist grundsätzlich besser. Entscheidend ist, welche Anschlusssituation die vorhandene Betontreppe zulässt und wie der Geländerverlauf darauf abgestimmt werden kann.
Was ist bei einer Betontreppe eigentlich der Befestigungsgrund?
Eine fertige Betontreppe besteht häufig aus mehreren Schichten. Unter einem sichtbaren Belag aus Holz, Naturstein oder Fliesen liegt die tragende Treppenkonstruktion aus Beton.
Für die Geländerbefestigung muss deshalb unterschieden werden zwischen:
- der sichtbaren Oberfläche,
- dem Aufbau zwischen Oberfläche und Beton,
- dem tragenden Bauteil, in das die Geländerkräfte eingeleitet werden.
Ein Stufenbelag ist nicht automatisch der statisch angesetzte Verankerungsgrund. Naturstein beispielsweise ist nicht pauschal über die für Beton geltenden Verankerungsnachweise abgedeckt. Wie der Anschluss durch oder über einen vorhandenen Aufbau geführt wird, muss deshalb zur jeweiligen Treppe passen.
Was ändern Stufenbeläge an der Geländerbefestigung?
Ein Stufenbelag verändert die Höhe und die Ausbildung des Geländeranschlusses. Besonders bei einer aufgesetzten Befestigung muss deshalb früh bekannt sein, wie die fertige Treppenoberfläche aufgebaut wird.
Zu klären sind unter anderem:
- welcher Belag vorgesehen ist,
- welche Aufbauhöhe daraus entsteht,
- wo die Geländerplatte später sichtbar liegt,
- wie der Bereich zwischen Geländerkonstruktion und tragendem Untergrund ausgebildet wird,
- wie die Kräfte durch den Aufbau hindurch in die tragende Konstruktion eingeleitet werden.
Je nach Anschluss kann die Konstruktion direkt auf einem tragfähigen Untergrund aufliegen oder mit einem konstruktiv geplanten Abstand beziehungsweise einer geeigneten Unterfütterung ausgeführt werden. Solche Details verändern die Beanspruchung der Befestigung und müssen bei der Bemessung berücksichtigt werden.
Der Belag sollte deshalb nicht unabhängig vom Geländer festgelegt werden, wenn Befestigungspunkte in diesem Bereich vorgesehen sind.
Was muss am Beton berücksichtigt werden?
Eine Geländerbefestigung kann nicht allein nach der Größe einer Fußplatte oder eines Dübels festgelegt werden. Entscheidend ist die gesamte Anschlusssituation.
Eine Rolle spielen unter anderem:
- Dicke und Geometrie des Betonbauteils,
- Position der Befestigung am Treppenlauf oder Podest,
- Randabstände zur freien Betonkante,
- Abstände zwischen den einzelnen Verankerungspunkten,
- Verankerungstiefe und Eigenschaften des eingesetzten Befestigungssystems,
- vorhandene Bewehrung im Bereich der Befestigung,
- die Kräfte, die über das Geländer in das Bauteil übertragen werden.
Diese Randbedingungen bestimmen gemeinsam, welches Befestigungssystem eingesetzt werden kann und wo die Anschlusspunkte liegen können.
Warum sind Randabstände an Betontreppen wichtig?
Treppengeländer liegen konstruktionsbedingt häufig nahe an einer freien Betonkante. Eine Verankerung in diesem Bereich hat andere Bedingungen als ein Befestigungspunkt weit innerhalb einer großen Betonfläche.
Deshalb kann die gewünschte Pfostenposition nicht unabhängig von der Verankerung festgelegt werden. Randabstand, Abstand der Anker untereinander, Bauteildicke und das gewählte Befestigungssystem müssen zusammenpassen.
Das betrifft besonders seitliche Anschlüsse, kann aber ebenso bei einer aufgesetzten Befestigung nahe der Treppenkante relevant werden.
Die Befestigung gehört deshalb bereits zur Konstruktion des Geländers und nicht erst zur Montage auf der Baustelle.
Welche Rolle spielt die Bewehrung bei der Befestigung?
Eine Betontreppe enthält in der Regel Bewehrungsstahl. Dessen Lage kann beeinflussen, wo Bohrungen für die Geländerbefestigung ausgeführt werden können.
Wenn die Bewehrungslage im Anschlussbereich nicht ausreichend bekannt ist oder Konflikte zu erwarten sind, kann eine Ortung vor dem Bohren sinnvoll sein. So lassen sich Bewehrung und andere verdeckte Bauteile früh erkennen und die Befestigungspunkte entsprechend abstimmen.
Das ist besonders hilfreich, wenn nur wenig Platz für eine Verschiebung der Pfosten oder Ankerplatten zur Verfügung steht.
Warum gibt es keine allgemeine Dübelempfehlung für Treppengeländer?
Für ein Geländer lässt sich nicht pauschal festlegen, welcher Dübel oder Anker immer der richtige ist. Das Befestigungssystem muss zur Belastung, zum Betonbauteil und zur konkreten Anschlussgeometrie passen.
Bei der Bemessung werden unter anderem die technischen Kennwerte des gewählten Systems, Verankerungstiefe, Rand- und Achsabstände sowie der Zustand des Betons berücksichtigt.
Für Verankerungen in Beton gelten zudem die Anforderungen aus der jeweiligen Europäischen Technischen Bewertung beziehungsweise Zulassung und den zugehörigen Bemessungsregeln.
Deshalb gehört die Auswahl des Befestigungsmittels zur technischen Planung der Geländerkonstruktion und nicht zu einer allgemeinen Materialempfehlung.
Wie werden Treppenlauf und Podest bei der Befestigung zusammen betrachtet?
Der Geländerverlauf endet nicht mit der letzten Stufe. Am Podest oder oberen Deckenrand verändert sich häufig die Geometrie des tragenden Bauteils.
Deshalb werden die Anschlüsse über den gesamten Geländerverlauf betrachtet:
- Wo sitzen die Befestigungspunkte am Treppenlauf?
- Wie wird das Geländer am Podest weitergeführt?
- Ändert sich dort die Befestigungsrichtung?
- Welche tragende Konstruktion steht im jeweiligen Anschlussbereich zur Verfügung?
- Wie treffen Treppenbelag, Podest und angrenzende Bauteile aufeinander?
So entsteht kein einzelner Befestigungspunkt nach dem anderen, sondern ein durchgehend geplanter Anschluss für den gesamten Geländerverlauf.
Was sollte vor der Fertigung des Geländers feststehen?
Die Lage der Befestigung beeinflusst unmittelbar die Maße und Anschlüsse des Geländers. Deshalb wird sie bereits beim Aufmaß und bei der Konstruktion berücksichtigt.
Vor der Fertigung sollten insbesondere diese Punkte geklärt sein:
- seitliche oder aufgesetzte Befestigung,
- Position der Anschlüsse entlang von Lauf und Podest,
- Geometrie des tragenden Betonbauteils,
- geplante Stufen- und Bodenaufbauten,
- Ausbildung des Anschlusses durch oder neben vorhandenen Belägen,
- Auswirkungen der Befestigung auf die nutzbare Fläche der Treppe,
- Weiterführung am Podest und oberen Treppenabschluss.
Wenn diese Punkte früh feststehen, lassen sich Geländerkonstruktion und Befestigung gemeinsam planen und anschließend passend fertigen.
Hinweis zur Planung
Wie ein Geländer an einer Betontreppe befestigt werden kann, hängt von der Geometrie der Treppe, dem tragenden Betonbauteil, vorhandenen Belägen sowie der geplanten Geländerkonstruktion ab.
Für konkrete Projekte müssen Befestigung, Randbereiche, Belagsaufbau und Anschlussstellen auf die jeweilige Einbausituation abgestimmt werden.
